제품 특징
3 Level Pulse width modulation
-
고속 스핀들과 고속 발전기 구동에 적합
-
모터의 정교한 제어와 낮은 발열로 스핀들 수명 연장
-
정확한 부하 모니터링을 통해 장비제조자의 가공절차 모니터 가능
-
공차(Gap) 제거 기능을 통해 효율적인 장비 가동 가능
-
내장형 안전장치 (Safe Torque Off) 기능 보유
* 사인 웨이브 필터 또는 모터 초크가 없는 환경에서 측정되었습니다.
-75%
전류 리플 감소
-90%
로터 손실 감소 (최대)
제품 종류
Frequency converter/Servo amplifier
스핀들, 발전기/압축기, 리니어/서보 모터 용 인버터
-
SD2
-
SD2S
-
SD2M
-
SD4S
-
SD4B
-
SD4M
CNC Controls/Motion controller
반도체 장비 축 이송 정밀 제어, PCB 가공 장비
-
MC2
-
CNC 82/84/93/95.00
-
PCD36
-
SMIIoT Connect
SD2S Drive
The All-rounder
- 파워 출력 1.5 kVA ~ 55.4 kVA
- 동기/비동기 모터 최대 480,000rpm 구동
- 낮은 모터 발열
- Sin/Cos, TTL, EnDat, Hiperface, SSI, 홀 센서 등 엔코더 인터페이스
- RS232, USB, CAN Bus 통신 인터페이스
- EtherCAT, PROFIBUS, PROFINET 통신 인터페이스 (옵션)
- 최대 64개 멀티 파라미터 세트 저장 가능
- 정밀 연삭 어플리케이션 용 부하 인디케이터, 갭 제거 기능 탑재
- Drivemaster 2 소프트웨어
SD4S Drive
New series
- 컴팩트한 설계, 폭 40mm
- PWM 주파수 최대 32 kHz
- 출력 주파수 최대 6,000 Hz
- Resolver, SinCos 1Vpp 아날로그 엔코더 인터페이스
- TTL, BiSS C, EnDat2.2 디지털 엔코더 인터페이스
- RS232/485, CAN, CANopen, Modbus TCP 통신 인터페이스
- EtherCAT 통신 인터페이스 (옵션)
- Safety Integrated STO
- Drivemaster 4 소프트웨어
SD2B Plus Drive
The Space Marvel
- 저전압 동기/비동기 모터 최대 120,000rpm 구동
- TTL 엔코더 인터페이스
- 컴팩트한 사이즈 W120 x D25 x H165mm
SD4B Drive
New series
- 저전압 동기/비동기 모터 최대 240,000rpm 구동
- TTL 엔코더 인터페이스
- 컴팩트한 사이즈 W120 x D25 x H165mm
SD2M DC Drive
The Powerful One
- 3-level technology 스위칭 주파수 16 kHz
- 전류 리플 감소 및 모터 효율 증가
- 옵션: 공냉
SD2M Turbo Drive
For Turbo blower & Turbo compressor
- 3-level technology 스위칭 주파수 16 kHz
- 전류 리플 감소 및 모터 효율 증가
- 옵션: 공냉
*국내 수리 가능
MC2 Motion Controller
The Drive System for Your Machine
- 최대 8축 제어 가능
- 초음파 스캐닝, 프린팅, X-Ray, 광학 스캐닝, 노광기에 적용
- 정확한 동기 제어
- 내부 분해능 최대 20 nm (표준 100 nm)
- 트리거 스케일 기능 (옵션)
- EtherCAT 마스터 인터페이스

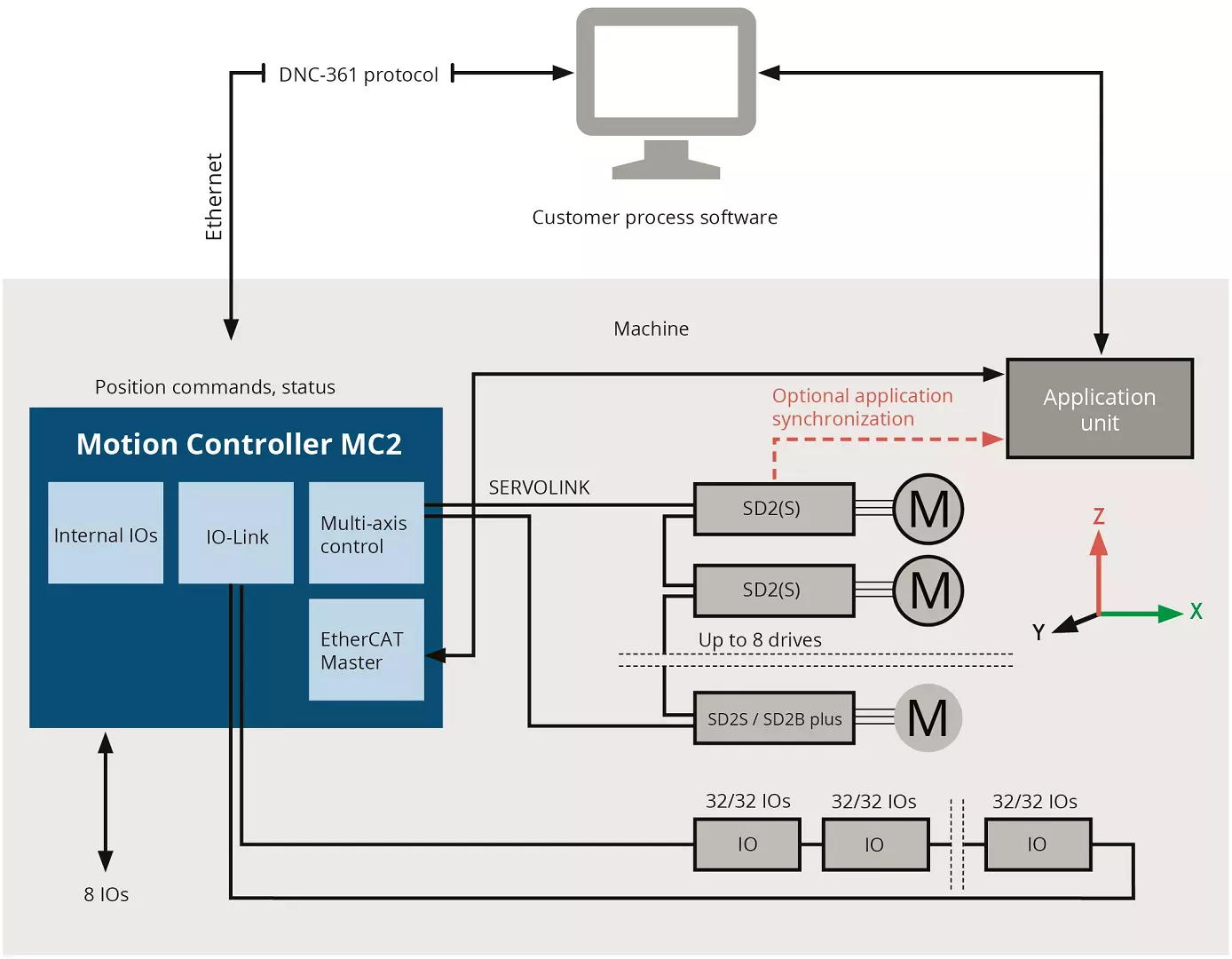

MC2 Motion controller & SD2 Drive configuration
드라이브 선정
아래의 제품 선정 체크리스트를 다운로드 하여 원하시는 드라이브 사양에 대한 정보를 작성하시거나,
모터 데이터 시트를 함께 첨부하여 sambo@sambokorea.com 로 문의 주시기 바랍니다.
